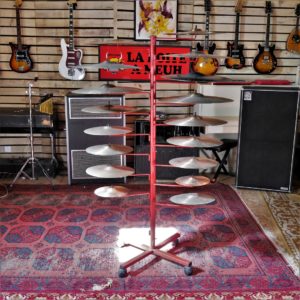

Présentoir à cymbales pour rendre plus accessible et choisir plus facilement les cymbales du studio.

Vu qu’il est déjà plein, il n’y a plus qu’à en trouver un deuxième ce qui n’est pas une mince affaire.

Au passage, les cymbales du studio :

• Cymbales Zildjian Avedis : HH new beat 14″, medium thin crash 16″ et 18″, medium ride 21″
• Cymbales Zildjian Avedis vintage : HH 14″, crash 16″, ride 20″
• Cymbales Ufip Ritmo HH 14″ (2 paires différentes), ride 20″
• Cymbales HH Stagg SH10 Regular Medium
• Cymbales Stagg China SH18, ride DH medium 20″, ride Black metal rockride 20″
• Cymbale Sabian AAX splash
• Cymbales Meinl Headliner HH et ride

Liste complète des instruments et du backline ici.

Rénovation de la régie suite aux dégâts causés par le feu en mai dernier.

Il y avait tout un mur et une partie du plafond à refaire.

C’est Bâti Percheron qui a réalisé les travaux, spécialisée dans la rénovation de bâtiments anciens.

L’aménagement en bardage du studio ayant démontré ses qualités acoustiques une configuration similaire a été adoptée.

Laine de verre avec écran de sous-toiture derrière le bardage en bois ajouré.

Le bois utilisé est du Douglas brut de scierie, avec des lames de largeurs et d’épaisseurs variables.
Le bois étant frais coupé, il va se rétracter un peu en séchant.
Les jours entre les lames devraient s’agrandir.
Le douglas est une variété de pin qui n’a pas besoin d’être traité; comme le peuplier utilisé dans le studio.

Le mur est légèrement incliné avec un angle vertical de 7° et il rejoint le plafond avec un angle de 45°.

Un coup de calibration des enceintes de monitoring avec Sonarworks pour compléter la rénovation régie et celle-ci est à nouveau pleinement opérationnelle.

Les CD des productions passées par le studio retrouvent leur place sur le mur; ils avaient fort heureusement échappé aux flammes.

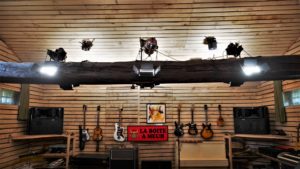

Amélioration de l’éclairage studio avec l’installation en fixe de six panneaux LED.
Des Neewer 660 2,4G comme ceux récemment acquis.

Ce sont donc six panneaux blancs à intensité et température de couleur réglable par télécommande wifi.
Ils vont du blanc chaud 3200K au blanc froid 5600K.

Installés de part et d’autre de la poutre centrale sur une lyre, ils peuvent être orientés en éclairage direct ou indirect vers le plafond.

Un numéro de canal  wifi est affecté à chacun d’eux.
Ils peuvent ainsi être réglés individuellement ou tous ensemble avec le canal collectif.

Le confort de travail et les conditions de prises de vues pour les vidéos s’en trouvent grandement améliorées.

Le chantier de rentrée était consacré à l’amélioration de la sono répétition.
Les réservations pour des résidences répétitions ont considérablement augmenté ces derniers temps.
Il paraissait donc judicieux d’en améliorer les conditions.

Cela s’est effectué selon les axes suivants :

• Mise en service de retours supplémentaires
• reconfiguration des racks d’ampli/égalisation
• révision de matériel
• passage de nouveaux câbles entre les deux parties du studio

Liste matériel sono répétition

La sono répétition est maintenant composée d’une diffusion principale avec un système Nexo MSI C 2 x 1000 W et de points de diffusion complémentaires avec 6 retours 350W.

Edit février 2021 : Enceinte MSI C supplémentaire au sol avec son processeur et ampli.

Chaque enceinte, Nexo ou retour a son canal d’amplification et d’égalisation dédié.

L’amplification, les processeurs et égaliseurs sont montés dans deux racks installés dans la première partie basse de plafond de la pièce.
Tous les appareils sont branchés sur un patch normalisé permettant de recombiner tous les branchements.

Neuf lignes proviennent de la console de mixage 24 entrées  analogique ou 16 entrées numérique.

Nexo MSI

Le système Nexo MSI C dispose de son processeur dédié ainsi qu’un processeur de diffusion DBX Driverack 220i avec une égalisation graphique 2×31 bandes, des égaliseurs paramétriques et un limiteur.
Le tout est amplifié par un ampli C-Audio SR808; monstre aux énormes transformateurs de 4U pesant 50 kg et délivrant 2 x 1100W / 4 Ω.

Les Nexo MSI C sont composées de deux 38 cm Audax (PR38), deux medium 17 cm Audax (PR17) et un moteur d’aigus RCF et sont données pour près de 1000 W RMS / 4 Ω.

Les retours

Les retours sont des 3 voies avec un 38cm Audax (PR38), un 17 cm Audax (PR17) et un moteur aigu et encaissent 350W en 8 Ω.
Ils ont été conçus et construits par les sociétés STC (devenue Dispatch puis Dushow) et Sonofrance.

Deux sont installés en hauteur face aux enceintes Nexo, ils sont amplifiés par un C-Audio SR606 (2x300W / 8Ω) et égalisés par un Yamaha YDG2030.
Si besoin on peut les descendre au sol mais ils pèsent lourd !

Les quatre autres peuvent être installés où il y a besoin; ils sont amplifiés par un ampli T.amp TSA 4-700 délivrant 4x 490W / 8Ω et égalisés par des DBX 2231.

Edit juillet 2021 :
2 retours supplémentaires APG DS1R / DS15R

Edit novembre 2023 :
2 retours APG DS1R supplémentaires, portant leur nombre à 4.

Console de mixage

Deux possibilités pour la console de mixage :

• Mackie Onyx 2480 (analogique 24 in 8 aux) + réverb Lexicon PCM70
• QSC Touchmix 16 (numérique 16 in, master stéréo + 6 aux, effets internes).

Edit du 8 décembre 2020, la mackie Onyx 2480 remplace l’Allen & Heath utilisée jusque là.

Révision matériel et réglages

L’ampli C-Audio SR808 a été révisé.
Avec ses 50 kg le sortir, le déplacer et le remettre en rack est une bonne occasion de pratiquer ses jurons préférés.

Remettre en service les vieux retours a nécessité un examen de tous les haut-parleurs et une remise en état de plusieurs d’entre eux.

Chaque enceinte a bénéficié d’un réglage d’égalisation personnalisé.

Passage de câbles

Quatre nouvelles lignes HP ont été tirées de part et d’autre des panneaux avec un patch de chaque côté.
Elle permettent de bénéficier des huit enceintes dans la partie haute de plafond du studio (2 Nexo, 6 retours) en conservant les panneaux de séparation fermés.

On note la cohérence du design des boîtiers des patches en harmonie avec la déco générale.

Edit juillet 2023

Installation d’un sonomètre intégrateur Amix AFF17-3.

Modification de la publication initiale, depuis février 2023, le studio est connecté à internet par la fibre.

Il est temps de se pencher sur les débits des réseaux internet disponibles à la Boîte à Meuh.
Le raccordement du studio à internet permet de réaliser des Live en streaming, possibilité inaugurée par Tryo en juin 2020.

Quelques termes techniques :
On parle de débit ascendant ou montant pour les données envoyées sur le réseau; Upload en anglais.
On parle de débit descendant pour les données reçues; Download en anglais.
Débit = Bitrate en anglais.
Le débit est exprimé en Mégabits par secondes (Mb/s); 1 Mb/s = 1000 Kb/s.

La Boîte à Meuh a un abonnement internet 300 Mb/s Sosh (Orange) avec une Livebox 5.

Un routeur Wifi est installé dans le studio.

Les mesures

Les mesures réalisées avec un ordinateur portable en WIFI et l’utilitaire de mesure en ligne nPerf, donnent un débit de plus de 200 Mb/s.
Le débit du réseau fluctue, en réception comme en envoi et plusieurs mesures effectuées d’affilée donnent des chiffres légèrement différents.
Néanmoins, la fluctuation de débit joue de manière négligeable.

Le débit 4G avec un téléphone portable est de 27 Mb/s en réception et 31 Mb/s en envoi.

Le studio bénéficie de la même qualité de réseau que le gîte.

Il n’y a pas de différence significative entre le câble RJ45 et le Wifi

Débit streaming

Les règles de format vidéo concernant la diffusion en streaming sur Facebook Live recommandent un débit maximal de 4 Mb/s.
Le format vidéo maximal de diffusion (en août 2020) est le HD 720p  soit 12800×720 à 30 images par secondes.
En pratique, un flux vidéo diffusé en HD720p représente un débit entre 1,5 Mb/s et 4Mb/s en fonction des réglages d’encodage choisis.

Avec un débit montant moyen de plus de 200 Mb/s, le studio peut réaliser du streaming pour les plateformes Facebook ou Youtube au maximum de qualité du format HD720p utilisé par celles-ci.

Vous pouvez donc réaliser des Facebook live sans problème lors de vos résidences et séances d’enregistrement, par vos propres moyens ou à l’aide des solutions mises en place par le studio : captation audio complète et mixage live pour un son de qualité, caméra(s).
Détail lors de prochaines publications.
