Sono répétition, amélioration du système

Aménagements

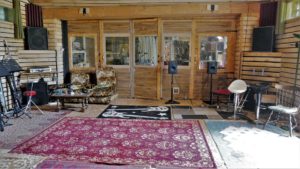

studio-la-boite-a-meuh-sono-repetition-enceintes arrieresLe chantier de rentrée était consacré à l’amélioration de la sono répétition.
Les réservations pour des résidences répétitions ont considérablement augmenté ces derniers temps.
Il paraissait donc judicieux d’en améliorer les conditions.

Cela s’est effectué selon les axes suivants :

  • Mise en service de retours supplémentaires
  • reconfiguration des racks d’ampli/égalisation
  • studio-la-boite-a-meuh-sono-repetition-nexo-msi-crévision de matériel
  • passage de nouveaux câbles entre les deux parties du studio

Liste matériel sono répétition

La sono répétition est maintenant composée d’une diffusion principale avec un système Nexo MSI C 2 x 1000 W et de points de diffusion complémentaires avec 6 retours 350W.

Edit février 2021 : Enceinte MSI C supplémentaire au sol avec son processeur et ampli.

Chaque enceinte, Nexo ou retour a son canal d’amplification et d’égalisation dédié.

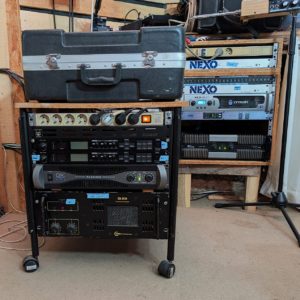

studio-la-boite-a-meuh-sono-repetition-racks amplificationL’amplification, les processeurs et égaliseurs sont montés dans deux racks installés dans la première partie basse de plafond de la pièce.
Tous les appareils sont branchés sur un patch normalisé permettant de recombiner tous les branchements.

Neuf lignes proviennent de la console de mixage (16 entrées) analogique ou numérique.

Nexo MSI

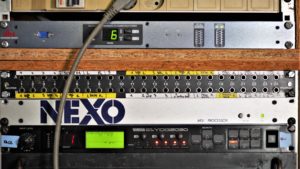

Le système Nexo MSI C dispose de son processeur dédié ainsi qu’un processeur de diffusion DBX Driverack 220i avec une égalisation graphique 2×31 bandes, des égaliseurs paramétriques et un limiteur.
Le tout est amplifié par un ampli C-Audio SR808; monstre aux énormes transformateurs de 4U pesant 50 kg et délivrant 2 x 1100W / 4 Ω.

Les Nexo MSI C sont composées de deux 38 cm Audax (PR38), deux medium 17 cm Audax (PR17) et un moteur d’aigus RCF et sont données pour près de 1000 W RMS / 4 Ω.

Les retours

Les retours sont des 3 voies avec un 38cm Audax (PR38), un 17 cm Audax (PR17) et un moteur aigu et encaissent 350W en 8 Ω.

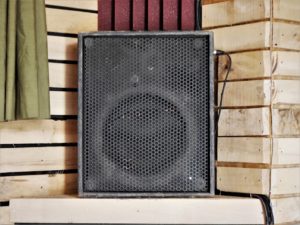

studio-la-boite-a-meuh-sono-repetition-retourIls ont été conçus et construits par les sociétés STC (devenue Dispatch puis Dushow) et Sonofrance.

Deux sont installés en hauteur face aux enceintes Nexo, ils sont amplifiés par un C-Audio SR606 (2x300W / 8Ω) et égalisés par un Yamaha YDG2030.
Si besoin on peut les descendre au sol mais ils pèsent lourd !

Les quatre autres peuvent être installés où il y a besoin; ils sont amplifiés par un ampli T.amp TSA 4-700 délivrant 4x 490W / 8Ω et égalisés par des DBX 2231.

Console de mixage

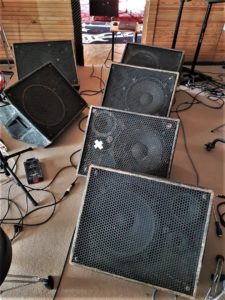

tudio-la-boite-a-meuh-retoursDeux possibilités pour la console de mixage :

  • Mackie Onyx 2480 (analogique 24 in 8 aux) + réverb Lexicon PCM70

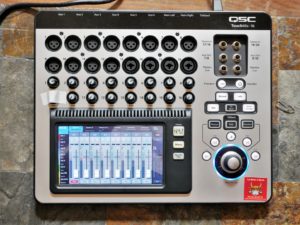

  • QSC Touchmix 16 (numérique 16 in, master stéréo + 6 aux, effets internes).

Edit du 8 décembre 2020, la mackie Onyx 2480 remplace l’Allen & Heath utilisée jusque là.

Révision matériel et réglages

L’ampli C-Audio SR808 a été révisé.
Avec ses 50 kg le sortir, le déplacer et le remettre en rack est une bonne occasion de pratiquer ses jurons préférés.

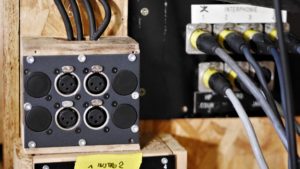

studio-la-boite-a-meuh-sono-repetition-prises-HPRemettre en service les vieux retours a nécessité un examen de tous les haut-parleurs et une remise en état de plusieurs d’entre eux.

Chaque enceinte a bénéficié d’un réglage d’égalisation personnalisé.

Passage de câbles

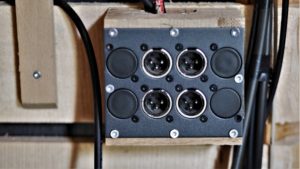

studio-la-boite-a-meuh-prises-hpQuatre nouvelles lignes HP ont été tirées de part et d’autre des panneaux avec un patch de chaque côté.
Elle permettent de bénéficier des huit enceintes dans la partie haute de plafond du studio (2 Nexo, 6 retours) en conservant les panneaux de séparation fermés.

On note la cohérence du design des boîtiers des patches en harmonie avec la déco générale.



studio-la-boite-a-meuh-sono-repetition-rack-amplification-1- studio-la-boite-a-meuh-sono-repetition-rack-amplification-2 studio-la-boite-a-meuh-sono-repetition-amplis-c-audio studio-la-boite-a-meuh-eq-retours

studio-la-boite-a-meuh-mackie-onyx-2480-dessus studio-la-boite-a-meuh-mackie-onyx-2480-derriere studio-la-boite-a-meuh-sono-repetition-qsc-touchmix16-dessus studio-la-boite-a-meuh-sono-repetition-qsc-touchmix16-sorties
