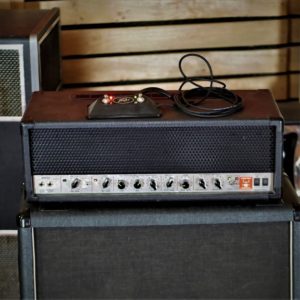

studio-la-boite-a-meuh-footswitch-peavey-5150-mark-IPendant longtemps, on n’arrivait à faire fonctionner aucun footswitch avec cette tête d’ampli au studio.
En fait, il y avait un truc à connaître pour qu’un footswitch Peavey 5150 mark I soit actif; un truc qu’on ne pouvait pas savoir si on n’avait pas lu le mode d’emploi.
Mais le mode d’emploi on ne ‘l’a pas toujours quand on achète du matériel d’occasion…

Cette publication est pour tous ceux qui n’y arrivent pas et qui cherchent désespérément le bon footswitch!

Donc pour commencer, voici le lien ici pour le Manual (anglais) en PDF.

Les amplis EVH commercialisés sous leur propre marque maintenant ont débuté chez Peavey sous la dénomination 5150.
Celui du studio est la première version (appelée aussi mark I) et n’a pas le même système de footswitch que celles qui ont suivi.

studio-la-boite-a-meuh-footswitch-peavey-5150-mark-ILe footswitch de la tête 5150 mark I

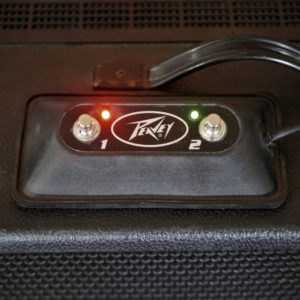

Le Footswitch Peavey 5150 mark I dispose de deux boutons chacun avec leur LED.
Le premier bascule entre le canal RYTHM (LED éteinte) et le canal LEAD (LED allumée rouge, comme celle sur l’ampli).
Le second active la boucle d’insert dans laquelle on a pu brancher reverb, delay ou autres effets.
Rien n’indique sur l’ampli que celle-ci est active si ce n’est la LED (verte) du footswitch.

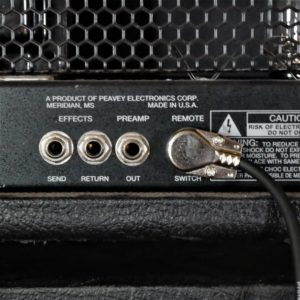

Le footswitch se branche à l’arrière de la tête avec un jack stéréo.
C’est la tête qui fournit l’alimentation pour les LED du footswitch.

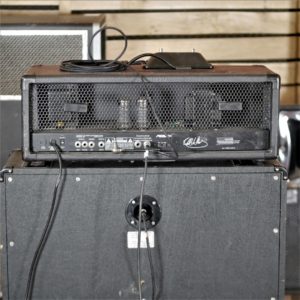

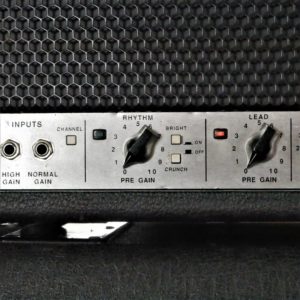

studio-la-boite-a-meuh-footswitch-peavey-5150-derrierePour que le footswitch fonctionne, il faut au préalable activer le petit bouton blanc « channel » près des jacks d’entrée sur la face avant de la tête.
Ce bouton « channel » commute manuellement les deux canaux lorsqu’il n’y a pas de footswitch.

Le bouton « channel » non activé, le footswitch n’est pas reconnu, aucune LED ne s’allume et les canaux ne commutent pas.

Un footswitch normal avec deux boutons et une prise jack stéréo peut fonctionner.

Pour Celui utilisé ici, le site Peavey ou le magasin allemand bien connu ne mentionnent même pas qu’il fonctionne avec la 5150 mark I.

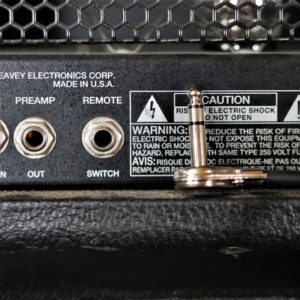

studio-la-boite-a-meuh-footswitch-peavey-5150-jackLes footswitch des autres versions

Sur la mark II, la prise est passé en Din et le nombre de boutons est passé à trois (Peavey 6505+, 6534+) :

  • crunch du canal RYTHM
  • canal Lead/RYTHM
  • boucle d’effet

Sur les EVH récents, la prise est en jack mono et le nombre de boutons est passé à quatre.

Aucune des différentes versions de cette tête ne fonctionne donc avec le même footswitch que la 5150 mark I.

Le studio partage les trucs qu’il trouve lorsqu’il résoud un problème auquel il est confronté.
Retrouvez l’ensemble des publications du studio classées par rubriques ici.
