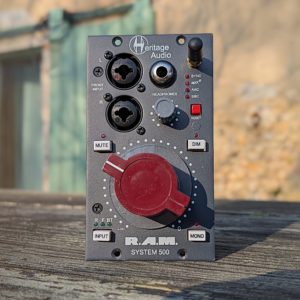

Changement de contrôleur de monitoring au studio pour cet Heritage Audio RAM System 500.
C’est un appareil au format 500 de API qui prend deux emplacements dans un chassis.

Caractéristiques et fonctions

• 1 entrée stéréo arrière sur prises XLR
• 1 entrée stéréo avant sur prises combo XLR/jack
• 1 entrée stéréo sur récepteur interne Bluetooth
• 1 sortie stéréo sur prises stéréo XLR à l’arrière
• 1 potentiomètre de volume
• 1 bouton de mute
• 1 bouton DIM (-20 dB)
• 1 bouton mono

Appareil assez simple comme on le voit mais cette relative simplicité cache quelques fonctions très élaborées.

Atténuateur rotatif

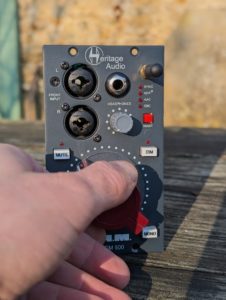

L’énorme bouton rotatif commande via un microprocesseur, l’atténuation du volume de sortie par pas de 1 dB avec des relais plaqués or.
64 pas d’atténuation pour 64 dB d’atténuation, on sent à peine les clics des pas lorsqu’on tourne le bouton et on ne les entend pas.
Buffer Audio en sortie utilisant un circuit Burr Brown.

Le Bluetooth

Le RAM system 500 intègre le module BT 500 de chez Heritage pour recevoir un signal audio par Bluetooth.
Il apparaît dans l’environnement Bluetooth sous le nom HERITAGE CM 500.
Lorqu’un appareil est appairé, le RAM System 500 reconnaît le meilleur codec audio supporté et le choisit.

Spécifications techniques

• Maximum analog input level: Over +27.5 dBu
• Bluetooth input: AAC, aptX or SBC, 0dBfs=+22dBu at the output, all fader up.
• DIM attenuation: -20db.
• Maximum output level: Over +27 dBu into 600 ohms.
• Noise: Better than -99 dBu.
• THD (Total Harmonic Distortion) : Better than .001% at 1Khz, balanced input to balanced output, all fader up.

Gamme des contrôleurs Heritage Audio

Le RAM system 500 n’est plus au catalogue.
Il se situe entre le Baby RAM et le RAM SYSTEM 1000 pour les fonctions mais ses spécifications techniques sont celles des hauts de gamme RAM SYSTEM 2000 et 5000:

Pourquoi changer le contrôleur de monitoring

Moins d’enceintes

Le studio est en constante évolution.
Il n’utilise plus qu’un seul système d’écoute, avec correction intégrée, une paire Neumann KH310A avec sub KH750.
Plus besoin donc d’un contrôleur de monitoring avec sorties multiples.

Niveau max d’entrée

Le studio utilise des convertisseurs Numériques / Analogiques de plus en plus performants.
L’écoute au studio passe par les deux convertisseurs de monitoring de la carte Antelope Orion 32+ Gen 3.
Ils sont annoncés pour 129 dB de plage dynamique contre 120 pour les 32 sorties sur connecteur Sub D25.
Le niveau de sortie est de +24 dBu pour tous.
Il n’y a pas de potentiomètre de niveau de sortie analogique sur l’Antelope.
Il y a des TRIM numériques mais c’est dommage de réduire la dynamique.
Le Central Station encaisse à priori ce niveau mais la documentation n’est pas très claire à ce sujet.
C’est d’ailleurs aussi le cas pour les Baby RAM et RAM System 1000 qui ne donnent pas ces informations.
Le RAM System 500 affiche +27,5 dBu max en entrée, il y a de la marge.

Accès aux réglages

Une part d’ergonomie entre en jeux, il est difficile de tout avoir sous la main au poste de travail.
Le Presonus Central Station utilisé jusque là, unité en rack 19″,  était installé hors de portée de bras.
Sa télécommande déportée n’intégrait pas la sortie casque ni son volume.

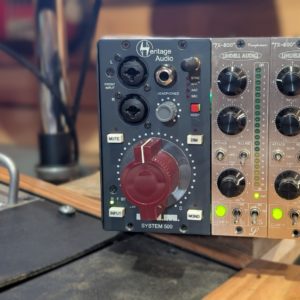

Le RAM System 500 est posé à portée de bras.
L’investissement prochainement dans un nouveau Rack 500 apportera d’autres choix de placement encore.

Bluetooth

Même si ce n’est pas la raison de l’achat du RAM Sytem 500, la fonction Bluetooth est un plus.
Elle rend possible très facilement et dans les meilleures conditions, l’écoute de la sortie audio d’un téléphone, d’un iPad ou d’un ordinateur portable.
Cela permet d’écouter des morceaux référence à partir des abonnements particuliers à des services de streaming, les extraits d’une session multipistes ouverte dans un ordinateur portable etc.
