Antelope Orion 32+ Gen 3 – convertisseur

Nouveauté Studio

studio-la-boite-a-meuh-antelope-orion-32+-gen-3Nouveau convertisseur.
Cette Antelope Orion 32+ Gen 3 abrite une carte son et des convertisseurs Analogiques / Numériques et Numériques / Analogiques.

Fonctions et caractéristiques principales

De part sa connectivité elle devient le coeur du studio.

  • 32 entrées ligne analogiques (+24 dBu max, 121 dB plage dynamique) en connecteurs Sub D25.
  • 32 sorties ligne analogiques (+24 dBu max, 120 dB plage dynamique) en connecteurs Sub D25.

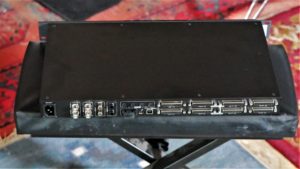

  • studio-la-boite-a-meuh-antelope-orion-32+-gen-3-arriere2 ports adat in et 2 out
  • spdif 1 in et 1 out
  • madi optique 1 in et 1 out
  • 1 port USB 2
  • 1 port thunderbolt
  • 2 sorties Wordclock

Caractéristiques détaillées ici.

studio-la-boite-a-meuh-antelope-orion-32+-gen-3-arriere-detail-1Les convertisseurs de l’Orion 32 ne disposent pas de limiteur comme sur les Apogee AD16x néanmoins les 32 canaux de préamplis Aphex 1788 du studio en sont équipés.

Insertion dans le studio

Les trente deux entrées convertisseur A/N remplacent les deux Apogee AD16x.
On continue à utiliser 8 canaux d’un AD16X en complément sur un des ports ADAT.

Le Mytek 96 ADC est branché sur le port spdif.

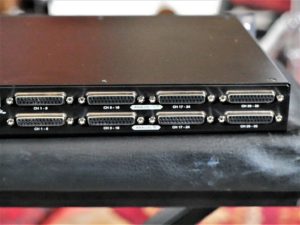

studio-la-boite-a-meuh-antelope-orion-32+-gen-3-arriere-detail-242 canaux de conversion haut de gamme sont donc disponibles pour les prises de son live au studio.

Tout ceci rentre en madi sur la carte son du PC d’enregistrement.
Le port USB2 ne permet que 32 in.
On verra plus tard s’il faut installer un port thunderbolt sur le PC pour se passer de la carte RME HDSPe Madi.



L’Orion 32 récupère les sorties monitoring en madi (4 paires correspondant aux différentes configurations d’écoute ) et les mix de casques de la console du studio en adat.

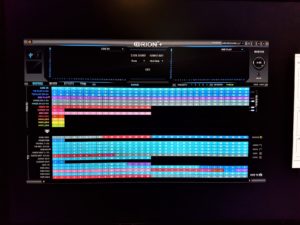

studio-la-boite-a-meuh-antelope-orion-32+-gen-3-routingL’Orion 32+ intègre six effets (réverb, comp, Eq, deess, lim, noise-gate) qui peuvent être insérés en temps réel sur seize des entrées ou sorties.

La matrice de routage permet d’affecter n’importe quelle entrée à n’importe quelle sortie.

Réputée pour son horloge, l’Antelope synchronise tous les appareils numériques à la place de l’Apogee Big Ben.

Edit : suite à son utilisation comme carte son sur PC, voici ici une publication qui liste les difficultés rencontrées et les solutions trouvées.







studio-la-boite-a-meuh-antelope-orion-32+-gen-3-avant-detail-1studio-la-boite-a-meuh-antelope-orion-32+-gen-3-avant-detail-2studio-la-boite-a-meuh-antelope-orion-32+-gen-3-avant-detail-3
