EDIT : Vendue

Le studio vend sa Tac Bullet 10/4/2 1100€.
On a pris goût à avoir des eq sous la main pendant l’enregistrement et 10 canaux ne suffisaient plus, on est passé à une console 24.

La Tac Bullet est à l’origine une console conçue pour le live mais la musicalité de son égalisation, la qualité de ses préamplis, ses sorties direct out et le rapport nombre de canaux/prix en font une console appréciée pour la prise de son en home studio.

Elle n’aura finalement été utilisée que deux ans et demi au studio.
Cette console date probablement du début des années 1990′, elle est en état correct au vu de son âge.
Elle était partie en révision dès son arrivée.
Elle vient d’être à nouveau révisée, pour la vente.
Les switches et des potars ont été nettoyés, certains potars changés en utilisant ceux d’une tranche en spare; les connecteurs de tranches nettoyés.

Tout fonctionne, préamplis, eq, direct out, aux, faders, monitoring etc.

Configuration

La Tac Bullet est une console modulaire par tranche, bac de 14 modules (format rackable), 10 entrées mono, 4 sous groupe avec les modules suivants :

• 2 B1014 : Mono micro/ligne  6 aux 4 groupes
• 8 B1018 : Mono micro/ligne 6 aux 8 groupes (identique à la B1014 sauf pour les groupes)
• 2 B3000 : 2 Sous-groupes avec retour stéréo
• 1 B2000 : Masters aux avec talkback
• 1 B4000 : Master stéréo avec monitoring

Fournie avec deux tranches B1014 supplémentaires non fonctionnelles pour les pièces.

Les modules mono peuvent être remplacés par des stéréo si vous en trouvez.

L’alimentation est dans un boîtier rackable 3U séparé.

Bandeau de bargraphes à LED pour les 4 groupes, le master stéréo et le PFL.
Un switch sur la tranche master passe de Peak-mètre  à Vu-mètre.

Pour ceux que ça intéresse, la publication initiale du site lors de son arrivée au studio fait un petit historique de TAC et Amek

Tranches mono

Connectique

Chaque entrée mono dispose de :

• une entrée micro XLR
• une entrée ligne en jack symétrique, activable par un switch au dessus du préampli.
• un insert en jack stéréo.
• une sortie direct out post fader en jack asymétrique.

Préampli

Potentiomètre de gain de 20 à 65 dB.

Boutons :

• alimentation fantôme 48v
• pad (-20 dB)
• ligne
• inversion de phase

Egalisation

Section d’égalisation quatre bandes activable par un switch :

• aigu shelve avec switch de sélection 6kHz ou 12 kHz
• semi-paramétrique MF1 de 500Hz à 18 kHz
• semi-paramétrique MF2 de 100 Hz à 4,5 kHz
• grave shelve avec switch de sélection 60 Hz ou 120 Hz

Switch coupe bas à 120 Hz (12 dB/octave) inclus dans la section égalisation, il fonctionne si le switch de la section EQ est actif.

Auxiliaires

Envoi par deux potentiomètres concentriques sur les aux 1-2 et 3-4.

Un potentiomètre de niveau et un panoramique pour les aux 5-6.

Groupes

Sur les B1014, un switch d’affectation par groupe (4 groupes).

Sur les B1018, un switch d’affectation par paire avec le panoramique actif sur l’orientation dans la paire.

Un potentiomère et deux boutons dans la tranche B3000 affectent, mutent et panoramiquent les groupes dans le master stéréo.

Fader

Fader 100 mm ALPS +10 dB max.

La sortie directe étant post-fader, le gain max disponible est donc de 75 dB : 65 dB (potar de gain) + 10 dB (fader).

Maintenance

Tous les composants utilisés sont courants et se remplacent encore facilement.

La page AML  donne des informations sur les composants pour toutes les consoles TAC avec les schéma électroniques des modules.

Pas d’envoi, il n’y a pas de flight-case et la console est trop lourde et volumineuse.

Liste du matériel, du backline et des instruments en vente d’occasion sur la page Occasions du site.

Le studio vend une console de mixage Soundcraft Spirit FX16 190€.

Trois préamplis ne fonctionnent pas (fders rouges).
Le technicien a bien identifié les pannes mais ce sont des composants CMS (Composant Monté en Surface, très petits) et il n’intervient pas dessus.
Pour le reste, elle a été entièrement démontée et nettoyée en atelier et fonctionne très bien.

Sortie en 1997, fabriquée en angletterre, la Spirit FX16 a été immédiatement populaire.
Page Soundcraft ici avec Manuel PDF en téléchargement.

Petite console rackable, elle a quelques caractéristiques bien pratiques qui la rendent assez polyvalente.
Peu de consoles de cette taille réunissent ces caractéristiques.

• 16 canaux avec préampli Ultramic
• Directs out symétriques sur chaque entrée micro; permet d’utiliser les préamplis en enregistrement en branchant les directs out sur les entrées lignes d’une carte son.
• Multi-effet Lexicon intégré, pour des petits concerts ou de la répétition.
• 2 sous-groupes, 4 auxiliaires (1 pré, 1 pré ou post, 1 post fader, 1 envoi effet Lexicon post fader).
• entrée micro et ligne + insert sur chaque tranche.
• 4 retours stéréos et un 2 tracks qui portent à 26 le nombre d’enrées.
• sorties monitor pour un set-up d’enregistrement.
• Eq British 3 bandes (grave, medium semi-paramétrique, aigu) et coupe-bas sur les 16 entrées mono.

Caractéristiques techniques complètes

•  Entrée : 16 entrées mono symétriques Micro/Ligne sur Combo XLR/Jack 6.35mm
  Chaque entrée est équipée d’un préamplificateur UltraMic
• 4 entrées stéréo symétriques sur Jack 6.35mm
• 1 entrée Track Return stéréo sur RCA
• Sortie : 16 sorties directes symétriques sur Jack 6.35mm
  2 sorties Mix symétriques XLR avec Insert
  1 sortie Mix Mono sur Jack 6.35mm
  2 sorties SubMix symétriques sur Jack 6.35mm avec Insert
  2 sorties Monitor symétriques sur Jack 6.35mm
  3 sorties AUX symétriques sur Jack 6.35mm
  1 sortie Casque sur Jack 6.35mm stéréo
• Réponse en fréquence : 20 à 20000Hz
• Distortion harmonique totale : < 0,09%@1KHz
• Rapport Signal/Bruit : – 127 dBm / < -84 dBu
• Diaphonie : > 96dB @1KHz
• Egaliseur : Passe-Haut = 100Hz @12dB/Octave
  Filtre Haut = 12KHz, +/- 15dB
  Filtre Médium = 150Hz – 3.5KHz, +/- 15dB
  Filtre Bas = 80Hz, +/- 15dB
  Facteur Q = 1.5
• Niveaux : Entrée micro = +15 dBu max.
  Entrée Ligne = +30 dBu max.
  Entrée Stéréo = +30 dBu max.
  Sortie Mix = +20 dBu max.
  Sortie Casque @32Ohms = 300 mW
• Impédances : Entrée micro = 2 KOhms
  Entrée Ligne = 10 KOhms
  Entrée Stéréo = 65 KOHms
  Sortie Mix = 150 Ohms
• Consommation électrique : 40W
• Dimensions : 442 x 148 x 442 mm
• Poids : 9 Kg

Liste du matériel d’occasion du studio en vente ici.

Le studio vend un égaliseur graphique numérique 2 canaux Yamaha YDG 2030 90€.

Il était utilisé pour la sono de répétition.
Après réorganisation, ce sont les eq graphiques d’une console Behringer X32 Core qui assurent maintenant l’égalisation des différentes enceintes et retours.

Fonctionnement assez simple et ergonomique, pas besoin de lire la notice pour s’en servir.
Les deux canaux peuvent travailler en double mono ou en stéréo.

Pas d’entrée ni sortie numérique.
Les deux prises XLR appelées Y-485 servent à relier plusieurs appareils pour les commander via un protocole spécifique à Yamaha.

Delais programmable par canal très pratique pour gérer de la multidiffusion et aligner des enceintes.

Fabriqué au Japon.

Caractéristiques

• 2 x 30 bandes 1/3 d’octave, plage de gain commutable +/- 6 dB et +/- 12 dB
• 4 filtres notch, 1 HPF, 1 LPF paramétrables par canal et activables par touches dédiées
• delais par canal de 0 à 714 ms
• 40 presets mémorisables
• Interface midi
• convertisseurs 20 bits 44,1 kHz
• dynamique 106 dB ou 110 dB emphase activée
• distorsion harmonique totale inférieure à 0,007% (emphase activée)
• Niveau max d’entrées et sorties +24 dBm
• Niveau nominal commutable entre +4 et – 20 dBm
• Poids 4,6 kg
• Dimensions 48 × 30,5 × 4,5 cm

Manuel en français du Yamaha YDG 2030 ici.

D’autres matériels d’occasion (studio, sonorisation, instruments) sont en vente sur la page Occasions du site.

Facture d’association non assujettie à la TVA.

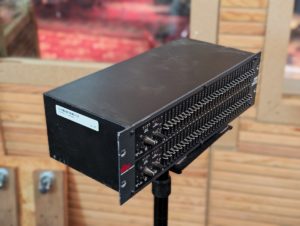

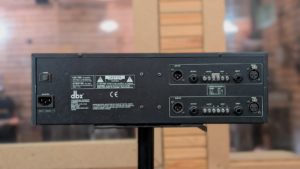

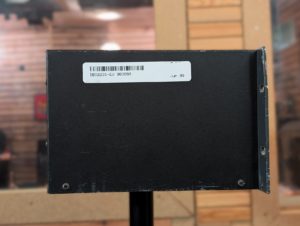

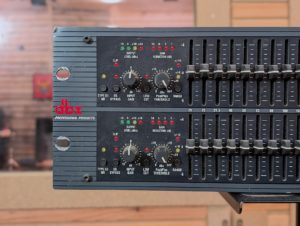

Le studio vend ses deux eq graphiques 2×31 bandes DBX 2231 170€ pièce.

Ils étaient utilisés pour la sono de répétition.
Après réorganisation, ce sont les eq graphiques d’une console Behringer X32 Core qui assurent maintenant l’égalisation des différentes enceintes et retours.

Les DBX 2231 sans être aussi réputés et chers que des BSS ou des Klark & Teknik, étaient le haut de gamme de l’égalisation pour la marque et fonctionnent très bien.

Ils ont été achetés neufs par Musica Donf, l’association qui gère le studio.
A ses débuts, elle faisait de la prestation de sonorisation.
Après avoir revendu le gros du matériel de sonorisation, il restait un peu de matériel qui s’est retrouvé installé dans le studio pour de la répétition.

A l’abri, au chaud, sans manutention, très peu manipulés ni poussés dans leur fonctionnement, les DBX 2231 menaient une vie pépère au studio.

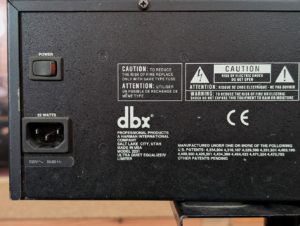

Ils sont bien sûr Made in USA.

Caractéristiques

• égaliseur 2x 31 Bande 2/31 d’octave
• Réduction de bruit révolutionnaire dbx TYPE III™ capable de diminuer le bruit intrinsèque de 20 dB
• Système exclusif de limitation dbx PeakPlus™ pour une protection accrue
• Sélection de la plage d’efficacité (entre ± 6 dB et ± 15 dB)

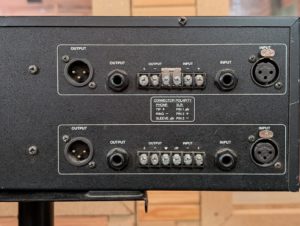

• Entrées et sorties symétriques
• Connexions par XLR, bornier et jacks 6,35 mm
• Plage de gain d’entrée de -12 dB/+12 dB
• Filtre coupe-bas 18 dB/octave 40 Hz de type Bessel
• Possibilité de découplage de la terre et du châssis
• Transformateur d’alimentation intégré
• Dimensions : 570 x 190 x 290 mm Poids : 5.4kg

Fiche technique

• Dynamique : > 108 dB
• Bande Passante : 10Hz à 50 kHz, +0.5/-3 dB
• Rapport S/NB : 90 dB
• Distorsion : < 0.004%
• Diaphonie : < – 80 dB, 20 Hz à 20 kHz

Page constructeur ici et manuel ici.

D’autres matériels d’occasion (studio, sonorisation, instruments) sont en vente sur la page Occasions du site.

Facture d’association non assujettie à la TVA.

Le studio vend ses systèmes HF Shure U4D avec pockets U1:

• 1 récepteur 2 canaux U4D mk2 r7 + 1 pocket U1 r7 + 1 pocket U1 r7 non fonctionnel
• 1 récepteur 2 canaux U4D + 3 pockets U1

Ils sont tous dans la bande de fréquence 782-810 MHz (code MA) qui n’est plus autorisée en France.
Reportez vous à la législation du pays dans lequel vous compter l’utiliser pour vérifier si les émetteurs sont dans une bande de fréquence autorisée.

Les U4D et U4D mk2 r7 ne sont pas compatibles entre eux.

Prix : 300€ l’ensemble

Etat:

Ils ont vécu et portent de de nombreuses marques.
Un pocket U1 r7 ne fonctionne pas; il s’allume, émet une fréquence stridente à l’allumage mais n’envoie pas de son.

Le canal 1 du U4D a des problèmes d’affichage de l’écran LCD et des LED HF et audio mais il fonctionne correctement :

• l’écran LCD n’a pas de rétroéclairage
• les LED de réception ne s’allument que sur la moitié inférieure
• Les LED de niveau audio ne s’allument pas

Il n’y a plus de prise schuko sur le récepteur U4D, le cordon d’alimentation est branché directement à l’intérieur.

Les émetteurs pocket U1 n’ont plus la proctection de l’antenne à sa base fixée sur le boîtier,.
Cela n’a pas d’influence sur l’émission HF et sa portée.

Les deux récepteurs sont fournis avec chacun deux antennes et les cordons pour les reliers à l’arrière du boîtier.

Shure U4

Le Shure U4D était en son temps le modèle haut de gamme des systèmes HF Shure.
Made in USA

Liste du matériel d’occasion à vendre ici.
