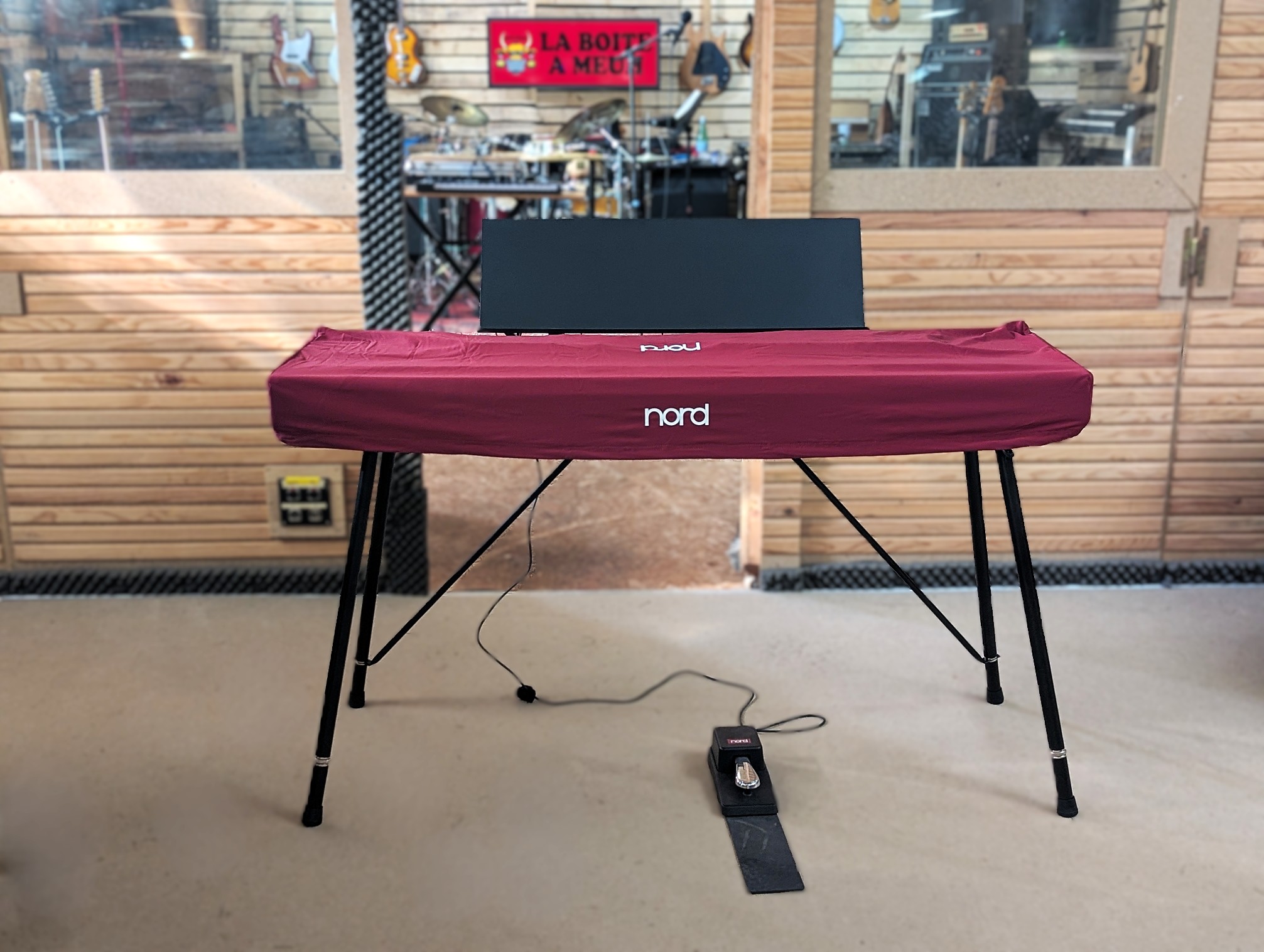

Quelques accessoires Nord pour le Nord Stage 4 88  afin de faciliter son utilisation au studio ou lors des locations pour les salles de spectacles avoisinantes.

Une housse anti-poussière, un pupitre et des pieds viennent compléter la pédale de sustain déjà présente au studio.

Comme d’habitude chez Clavia, c’est assez cher mais tout est bien conçu et bien fabriqué.
Au prix où ils vendent le clavier, ils auraient pu en fournir certains avec.

La housse

Clavia Nord Dust cover 88 V2 selon sa dénomination chez Clavia.
Fournie avec une petite poche de rangement, un cordon réglable permet de la resserer.

Pupitre

Clavia Nord Music Stand V2.
Un revêtement fin en mousse tapisse la partie où l’on pose.
S’enfiche facilement, stable.

Les pieds

Clavia Nord keyboard stand EX.

Même système que celui du Rhodes du studio, plus vieux de 50 ans.

Fournis avec deux plaques métaliques fixées sous le clavier et dans lesquelles les 4 pieds se vissent.
2 entretoises, prises sur les pieds arrières viennent renforcer l’ensemble.

Le bout des pieds se règle pour ajuster la stabilité avec une molette de blocage pour les deux avants.

Ces pieds sont prévus pour jouer assis à une hauteur fixe; c’est le banc qu’il faudra ajuster en hauteur.
Ils ont l’avantage par rapport aux stand en X traditionnels de laisser libre l’espace sous le clavier pour y mettre des pédales (sustain, effets etc).
Ils prennent peu de place une fois démontés, on peut les glisser dans la housse de transport.

• Hauteur 650 mm
• matériau : acier
• poids : 4,415 kg

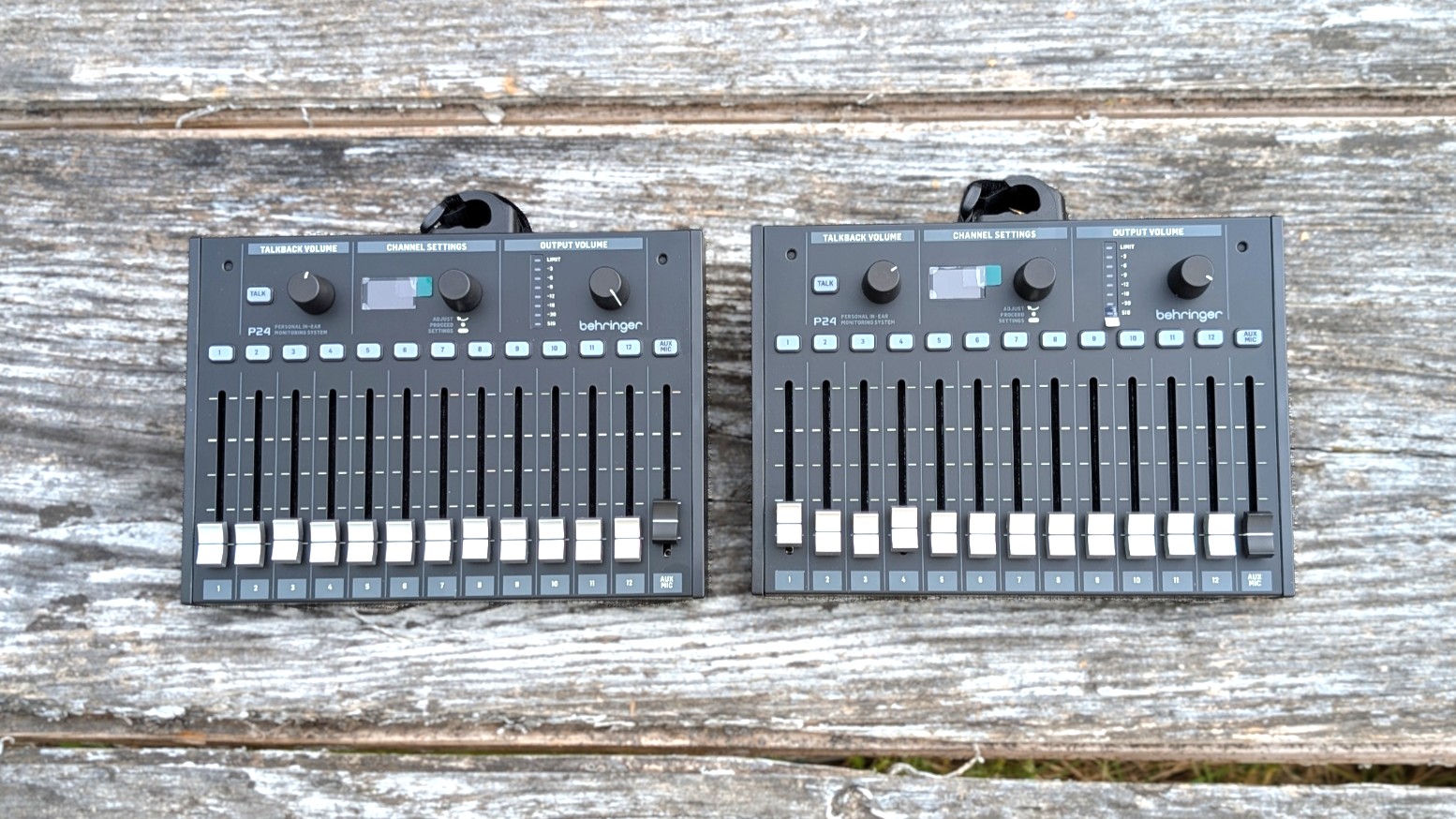

Acquisition de 5 mixeurs personnels Behringer P24 et deux distributeurs P24 Hub.

Les Behringer P24 sont de nouveaux mixeurs personnels développés pour le réseau propriétaire StageConnect de Behringer / Midas.
Ils sont encore plus simple d’utilisation et plus puissants que les Behringer P16-M et ne coûtent que 10€ de plus que les P16-HQ qui les ont remplacés.

Ils intègrent d’intéressantes nouvelles fonctionalités avec un circuit de talkback commun à tous les boîtiers du réseau ou la gestion automatique des noms et de la configuration mono/stéréo/dual mono des canaux.

Pages constructeurs P24 et P24 Hub.

Caractéristiques du P24

• Mélangeur personnel StageConnect avec 13 canaux stéréo et faders de 60 mm
• Mixage de monitoring intuitif avec solution de talkback
• Compatible avec les appareils StageConnect tels que P24Hub ou Behringer Wing
• 12 groupes stéréo (1 entrée Aux locale supplémentaire sur Jack 6,3 mm pour les signaux audio ou clic)
• Effet Wing Reverb
• Microphones d’ambiance stéréo intégrés
• Tilt EQ sur tous les canaux et le canal principal
• Limiteur réglable
• Transmission audio StageConnect 26×6 canaux avec une latence très faible (PCM non compressé 24 bits, 44,1/48 kHz)
• Système d’interphonie StageTalk pour la communication entre la façade, les techniciens de scène et les musiciens
• Canal Return pour renvoyer des mixages personnels au P24Hub pour une utilisation intra-auriculaire sans fil
• Connexion pour footswitch sur Jack 6,3 mm pour la fonction Talkback
• Sortie casque haute puissance pour casques/écouteurs intra-auriculaires à faible impédance
• Bloc d’alimentation DC
• Clip pour pied de microphone intégré
• Possibilité de montage sur pied 5/8″
• Compatible avec l’adaptateur de pied de microphone P16-MB ou DP48-MB (optionnel non fourni)

Détails

13 canaux stéréo et faders

Les faders ne sont pas motorisés, c’est à priori inutile puisqu’il n’y a pas de changement de page.
En revanche, on ne peut pas sauvegarder une configuration ou un réglage.

Ce sont 12 canaux stéréo envoyés par la console de mixage (on verra comment plus loin) plus un canal stéréo local.
Ce canal local reçoit les deux micros d’ambiance intégrés au boîtier ou l’entrée Aux in stéréo sur minijack.

Les canaux sont stéréo, mono ou dual mono (détails plus plus bas).
Selont la configuration des canaux, le mixeur reçoit donc de 12 à 24 canaux + le talkback.

Stéréo, mono, dual mono

L’utilisateur choisit manuellement par canal s’il est stéréo, mono ou dual mono.

En stéréo, les canaux L et R sont pannés complètement de chaque côté.
le rotatif central peut modifier cette balance pour les mettre plus d’un côté.

En mono il n’y a qu’un canal au centre, le rotatif le balance entre la gauche et la droite.

En dual mono, il y a deux canaux mono forcément au centre, le rotatif agit comme une balance de niveau entre ces deux canaux.
On pourra par exemple envoyer les micros in et out d’une grosse caisse, deux toms, la DI et le micro ampli d’une guitare ou d’une basse etc.

La fonction intelligente introduite par Behringer est la détection automatique du nom du canal et du mode stéréo/mono/dual.
Si celle-ci est activée sur le P24, chaque canal se configure automatiquement.
Lorsqu’on bouge un fader, le nom du canal s’affiche alors sur le petit écran.
c’est le nom du canal sur la console qui déclenche la détection mono/stéréo/dual.
C’est extrêmement pratique, il faut juste correctemment nommer ses pistes.
Toutefois, la détection automatique ne fonctionne qu’avec la console Behringer Wing, pas avec les Behringer X32 / Midas M32.

Talkback

En plus des 12 + 1 canaux, le Behringer P24 intègre un circuit de talkback indépendant : rotatif + switch en haut à gauche.
Le rotatif gère le niveau d’écoute du talkback reçu; 2 canaux envoyés par la console.

Mais le P24 communique aussi avec les autres boîtiers.
Un appui sur le petit switch « talk », envoie le micro talkback sur le circuit talkback qui est commun aux autres boîtiers installés sur le réseau .

Le micro talkback du P24 est soit un mélange des deux micros d’ambiance du boîtier, soit un micro extérieur branché sur la prise XLR du boîtier.

Enfin une entrée jack permet de brancher une pédale pour activer le talkback au pied.

Lorsque un des participants parle aux autres, le switch talkback passe du blanc au vert; que ce soit de la console ou d’un des boîtiers P24.

Chaque musicien bénéficie donc d’un micro pour parler aux autres sans utiliser une ligne des multipaires ou boîtiers de scène du studio.
De même pour les circuits casques qui n’utilisent plus les lignes des boîtiers de scène.

EQ

Chaque canal dispose d’un égaliseur tilt.
Par rapport à une fréquence centrale, le rotatif augmente les graves et baisse les aigus lorsqu’on le tourne vers la gauche et le contraire vers la droite.
C’est très simple à manipuler et largement suffisant dans ce contexte.

La sortie stéréo dispose d’un égaliseur un peu plus élaboré avec un grave, un médium semi-paramétrique et un aigu.

Reverbe

Possibilité d’envoyer chaque canal dans une réverbe.
Le niveau de réverb est commun pour tous les canaux, la réverbe s’active par canal.

Mix stéréo

Le P24 envoie son mix stéréo dans la connection StageCONNECT.
Il est donc récupérable par la console ou le distributeur P24 Hub.

Fixation

La fixation intégrée au boîtier fonctionne très bien, elle s’installe sur la partie fine du tube d’un pied de micro k&M.
C’est facile à installer et très stable.

Si besoin, le boîtier est compatible avec le support du P16-M.

Alimentation

La prise StageCONNECT de la Wing alimente un bôitier P24.
Si on chaîne plusieurs boîtiers, les suivants doivent avoir leur propre transfo d’alimentation (fourni).
Jusqu’à 5 P24 peuvent être chaînés sur la prise StageCONNECT de la Wing.

Le distributeur P24 Hub alimente tous les P24 qui lui sont branchés dessus (8 maxi).

Distributeur P24 Hub

Le P24 Hub est un distributeur de signal StageCONNECT pour boîtiers P24.
A travers ses 4 sorties, il peut gérér 8 P24 (2 P24 chaînés par sortie).

Dans le studio, 2 P24 Hub, un de chaque côté des panneaux ammovibles centraux, distribuent des lignes pour les mixeurs dans les espaces principaux.
Voir le schéma de câblage dans la publication sur l’intégration de la Wing au studio.

Caractéristiques

• Avec alimentation par bus Stage Connect pour jusqu’à 8 mixeurs de monitoring personnels
• Compatible avec le mixeur personnel P24 – AES50, Ultranet et connexion analogique
• 4 connexions StageConnect pour alimenter 2 mixeurs en série
• 16 sorties analogiques symétriques sur Jack 6,3 mm symétriques – 8 mixages stéréo analogiques peuvent être envoyés aux émetteurs sans fil IEM
• Transmission audio StageConnect 26×6 canaux avec une latence très faible (PCM non compressé 24 bits, 44,1/48 kHz)
• Système d’interphonie StageTalk pour la communication entre la façade, les techniciens de scène et les musiciens
• Format rack 19″ – 1U

Entrées:

• AES50
• Ultranet (16 canaux VIA CAT5)
• Ultranet pour mixeur de monitoring personnel P16

Sorties:

• AES50 Tru
• Ultranet pour mixeur de monitoring personnel P16

Entrées

Le P24 Hub distribue le signal reçu de l’une des trois sources suivantes présentes à l’arrière :

• Ultranet : 16 canaux mono
• StageCONNECT : 24 canaux + 2 Talkback + 6 sorties (mix stéréo +talkback par boîtier)
• AES50 : 24 canaux + 2 Talkback  + 8 sorties stéréo (une par boîtier)

Caisse Claire Pearl Free Floating Brass 14 x 6½ » modèle B9114D.
Brass en anglais veut dire laiton en français.
On a tendance en français à confondre avec le cuivre car on traduit Brass Band par orchestre de cuivres.
Une recherche Google « Free Floating Brass » entretien la confusion en incluant le modèle Bronze dans les résultats.

Modèle ancien Made in Taïwan, catalogue caisses claires Pearl 2001.

Pour rappel, les caisses claires Free Floating ont la coquille libre de toute fixation.
Les tirants sont pris dans un anneau en aluminium.
Une foix ceux-ci dévissés, la coquille sort librement.
Il est alors possible de changer de coquille pour en installer une d’un autre matériau.
Voici les matériaux disponibles à sa sortie :

• érable
• cuivre
• laiton
• acier

Plusieurs profondeurs existent :  3½ » (piccolo), 5″, 6½ », 8″; toutes ne sont pas disponibles pour chaque matériau.

Les caisses claires Free Floating, système breveté par Pearl, sont apparues en 1983 au catalogue est y figurent toujours.
Les matériaux disponibles ont un peu évolué, voici ceux employés actuellement :

• Bronze
• aluminium
• laiton
• acajou
• érable/acajou
• érable
• acrylique

La 1ere génération 1983-1991 a les supports de tirants de forme héxagonale légèrement ouvragés avec des cercles.
Cette Free Floating brass avec ses supports ronds sans anneaux est donc postérieure.
Cercles super hoop.

Le studio possède trois autres Free Floating :

• Pearl Free Floating piccolo maple
• Pearl Free Floating Aluminium 14″x08″
• Pearl Free Floating Acier 14×6,5″

Caisses-claires du studio

• Ludwig Supraphonic 14×5 1965
• Tama Starclassic maple
• Tama Swingstar
• Premier Resonator (14×4,5″ 1975 Made in England)
• Premier Super Ace (14×5,5″ 1958, made in England)
• Yamaha Copper 14″x5,5″ (handcrafted japan)
• Sonor Performer (ferromanganèse, 6,5″, 80′ made in Germany)
• 2 Sonor S Class Pro (14×5 érable)
• Drumcraft Serie 8 (14×6,5″ bouleau de Sibérie)
• Parade Capelle vintage (Acier 15″ x 11″ made in France)

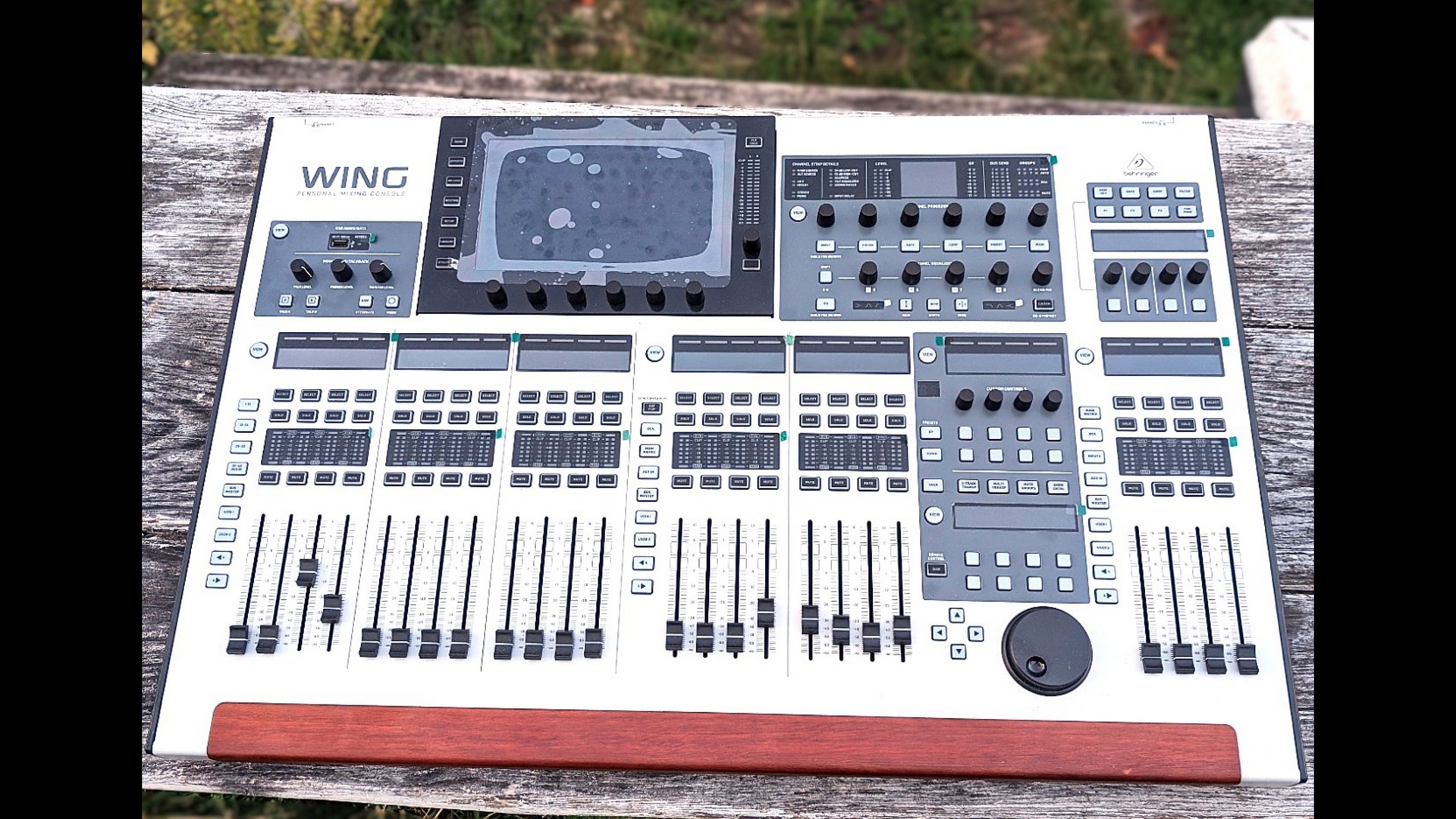

Console de mixage toute neuve Behringer Wing.
Page constructeur ici.

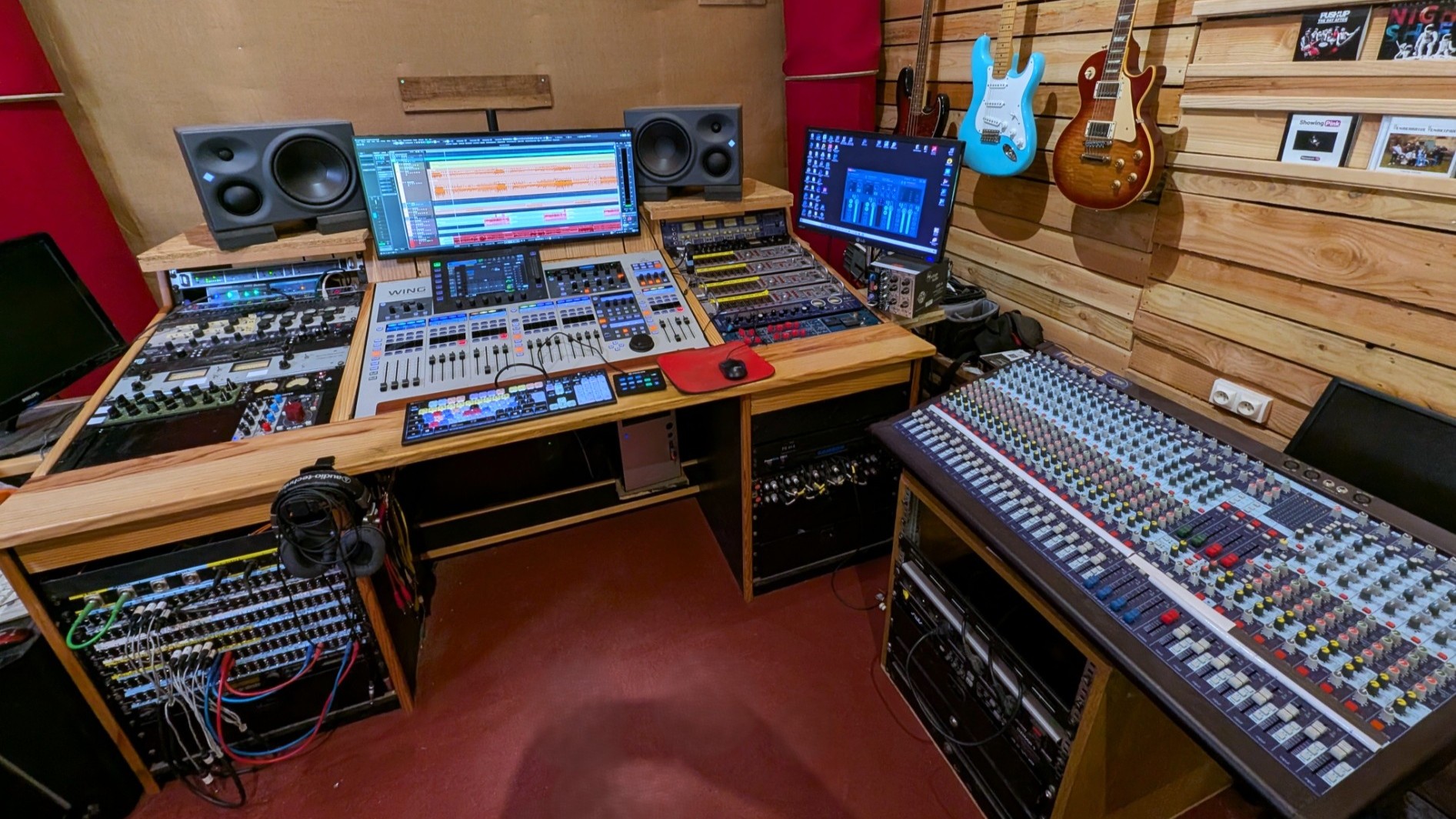

Elle vient remplacer dans la régie du studio, la console Yamaha 02r96 qui est maintenant en vente.

Notre utilisation

La Wing sauf cas exceptionnel n’est donc pas destinée à sortir du studio
Une autre publication détaille la configuration du studio et l’utilisation de la Wing dans ce contexte.
Pour faire court, comme avec la 02r96, la console sera utilisée pour gérer le mix d’écoute en régie pendant les enregistrements et router les entrées vers les mixeurs individuels des musiciens.
Pas de mixage élaboré donc ; le mixage  d’écoute pendant les prises est basique (pas d’eq, pas de comp etc) et le mixage des enregistrements se fera dans l’ordinateur sans la console.
Beaucoup des fonctionnalités de la console ne seront donc pas utilisées au studio.

Caractéristiques de la Wing

• Nouvelle approche de routage en se concentrant sur les sources plutôt que sur les canaux
• Entièrement compatible avec les consoles et les boîtiers de scène Behringer X32/Midas M32
• 40 entrées stéréo
• 8 entrées auxiliaires stéréo
• 28 bus: 16 auxiliaires stéréo, 8 matrices stéréo et 4 Mains stéréo
• 24 faders en 3 sections entièrement programmables
• Ecran tactile 10″ à angle réglable
• Section de contrôle personnalisée programmable
• 8 préamplificateurs micro Midas Pro
• 8 sorties ligne analogiques Midas
• 8 entrées auxiliaires
• 6 sorties auxiliaires et 2 sorties moniteur sur Jack 6,3 mm symétrique mono
• 2 sorties casque
• 3 ports AES50 : 48×48 canaux par port – longueur de câble jusqu’à 80 mètres
• Entrée/sortie MIDI
• 2 GPIOs programmables
• Interface USB 48×48 canaux
• Emplacement d’extension avec carte WING-LIVE incluse
• Lecteur/enregistreur SD 64×64 canaux
• Cartes supplémentaires (Dante, MADI, Soundgrid) optionnelles non fournies
• Port StageCONNECT 32 canaux pour le monitoring personnel
• Emulations vintage d’EQs, de compresseurs et de gate disponibles sur chacune des 40 entrées stéréo
• Emulations vintage d’EQs, de compresseurs et de gate disponibles sur chacune des 40 entrées stéréo
• 16 moteurs d’effets: 8 Premium et 8 Standard
• EQ 6 bandes sur les entrées
• EQ 8 bandes sur les sorties
• Dimensions (H x L x P): 201 x 870 x 575 mm
• Poids: 24 kg

On note l’apparition de nouvelles connectiques ou formats : le StageCONNECT et les deux prises GPIO.
Explications plus bas.

Comparatif avec la 02r96

Ce n’est pas très équitable de comparer les deux consoles vu la différence de génération,  la 02r96 est sortie en 2002 et la Wing en 2019.
Pourtant, la Wing n’égale pas certaines caractéristiques de la Yamaha :

• Nombre de canaux : 56 pour la 02r96, 48 pour la Wing.
• Fréquence d’échantillonage : jusqu’à 96 kHz pour la 02r96 contre 48 kHz pour la Wing.
• Préamplis : 16 sur la 02r96, 8 sur la Wing
• Formats de sorties numériques audio : La Wing ne dispose pas de l’ADAT et du MADI

La Wing a tous ses canaux paramétrables en mono, stéréo LR ou stéréo M/S ce qui compense largement lle nombre inférieur de canaux.
De fait elle peut traiter 96 canaux s’ils sont regroupés en 48 canaux stéréo.

Le 96 kHz est finalement anecdotique, le studio n’a travaillé qu’une seule fois dans cette fréquence d’échantillonnage.
Voir la publication du studio : A quelle fréquence d’échantillonnage travailler.

Les préamplis de la Wing ne sont utilisés que pour les micros talkback en régie ou pour les musiciens; 8 suffisent.

Les formats de sorties numériques audio absents sur la Wing sont la seule caractéristique à poser problème au studio.
Behringer a beau annoncer depuis plusieurs années, la disponibilité à venir d’une carte MADI, celle-ci n’arrive toujours pas.
Le studio a donc investit dans un convertisseur externe AES50 / MADI : Le Flexiverter par Appsys Pro Audio.

Fonctionnement de la Wing

La behringer Wing fonctionne tellement différemment de la Behringer X32 / Midas M32 que s’en est un peu déstabilisant.
Sa prise en mâin n’est pas simple au début quand on est habitué à la X32.
De nombreux tutoriels généralement en anglais sont disponibles mais un changement majeur de firmware a modifié les pages de la console et les tutoriels ne correspondent pas toujours aux derniers firmwares.

Bien plus paramétrable et souple que son aînée qui fonctionnait par bloc de huit canaux, la Wing choisit individuellement par canal une source parmi toutes les entrées de la console :

• 3 ports AES50
• port StageCONNECT
• carte d’extension
• port USB (48 in)
• préamplis
• entrées auxiliaires
• entrée AES/EBU

Si on choisit deux entrée contigues (impair/pair), le canal est stéréo, tous les réglages sont communs (saul le panoramique), y compris le gain.

Les effets n’ont pas de canal de retour d’effet dédié par défaut.
Il faut insérer un effet dans un bus d’envoi qui peut aussi être le canal de retour d’effet ou être envoyé dans un nouveau canal.

L’écran tactile améliore grandement l’utilisation de la console.

StageCONNECT, Ultranet

Behringer / Midas a développé un nouveau format de connexion audio numérique, le StageCONNECT.
Ce format utilise un câble xlr 3 points type DMX ou 110Ω et peut aller jusqu’à 40m.
Il fonctionne aussi avec des câbles micro classiques sur de courtes distances.

32 canaux circulent dans ce câble, quel que soit le sens, 32 in, 32 out ou des combinaisons de in et de out (ex 24 out et 8 in etc).
Divers périphériques existent :

• Midas DN4816-I, 16 entrées ligne
• Midas DN4816-O, 16 sorties ligne
• Midas DN4888, 8 entrées ligne et 8 sorties ligne
• Klark Teknik DN4816U, convertisseur StageCONNECT/Ultranet/USB
• Behringer P24, mixeur personnel
• Behringer P24 Hub, hub alimentant plusieurs P24
• Midas HUB4, Hub pour mixeur personnel Midas DP48

Behringer n’a pas jugé utile d’intégrer un port Ultranet à la Wing, il faut passer par un périphérique extérieur avec port Ultranet pour brancher des mixeurs individuels Behringer P16M connectés sur le réseau Ultranet (le studio en a 13) ou des P16-Hq.
Périphériques avec port Ultranet et port StageCONNECT : tous les périphériques StageCONNECT sauf les mixeurs individuels.
Périphériques avec port Ultranet et port AES50 : toute console X32/M32, tous les boîtiers de scène pour ces consoles : S32/DL32, S16/DL16, SD8, SD16, le Behringer P24 Hub.

Prises GPIO

GPIO : General Purpose Input Output, soit littéralement, entrée / sortie à usage général.

Ces deux prises jack 3 points peuvent accueillir des switches (au pied par exemple) qui commandent des fonctions dans la console (mute d’un canal, rappel de mémoire etc) ou servir de sorties pour commander des périphériques extérieurs.
Les fonctions de ces deux prises sont programmables dans la section Custom Control.

Voir les vidéos plus bas.

Port USB, MIDI

La console dispose d’un port USB 2 pour une interface son de 48 in / 48 out avec un ordinateur.
Ce port USB véhicule aussi les informations MIDI.

Les ports MIDI sont compatibles avec les protocoles MIDI Mackie HUI et MCU.
La Wing propose des préréglages pour les différents logiciels audio dont Cubase et Nuendo utilisés par le studio.

3 zones de la console sont activables pour télécommander le logiciel.
Ce sont autant de ports MIDI ouverts par le logiciel.

Sur le papier, la commande du DAW par la Wing paraît bien mais elle s’avère peu pratique à utiliser, en tout cas avec Cubase, le logiciel installé au studio.
Si on ulilise les 3 zones de faders, les pistes du logiciel apparaissent par blocs de 4 ou 8 sur la console, dans un ordre différent de celui de Cubase.
Atteindre certaines pistes est compliqué voire impossible quand on n’utilise qu’une zone, le défilement n’atteint pas les première pistes.

A l’arrivée, c’est assez inutilisable, du moins pour les faders et on ne trouve pas d’infos pour expliquer le fonctionnement.

Univers AES50

Grâce à ses trois ports AES50, la Behringer Wing est compatible avec le matériel suivant du studio :

• consoles X32 Core et X32 Compact
• Boîtiers de scène Midas DL32, Behringer S16 et SD8
• P24 Hub
• Appsys Pro Audio Flexiverter AES50/MADI

Le contrôleur X-touch est aussi compatible avec la Wing.

Ergonomie

La console malgré ses formes épurées pèse quand même 24 kg, ce qui l’amènera à une quarantaine de kilos avec un flight-case.
Sans être complètement indéplaçable seul, elle n’est pas facilement manipulable en flight-case.

Behringer a eu la curieuse idée de placer les prises jack sous les coins supérieurs de la console.
Ce n’est pas ce qu’il y a de plus pratique pour des casques au cordon un peu court.

Un ventilateur qu’on peut voir sur la photo vue de profil se déclenche de temps en temps.
Il est un peu bruyant; ce serait intéressant de le remplacer par un plus silencieux.

Autres modèles de Wing

Behringer a sorti deux autres modèles de Wing :

• le modèle Compact avec 13 faders au lieu de 24 et 24 préamplis
• le Rack, unité rack sans faders, 24 préamplis.
